硬盤維修教程，希捷，wd硬盤維修方法

發布時間：2023-11-17 10:57:17 瀏覽量：743

希捷硬盤維修教程：

要維修希捷硬盤，如果是磁頭損壞，我們需要砍頭，如果是段位損壞，我們需要砍段，本文只討論除去上面兩種情況之外的普通壞道的修復方案。我們來回顧一下，對于普通壞道的維修方案經歷了這樣兩個階段：

1.壞道先加入V4（Alt表），然后通過重建編譯器轉入V40（非常駐G表）

通過終端指令可以直接將LBA加入V4表，然后用參數m0,6,3,,,,,22來重建編譯器，這樣缺陷就被加入V40了。缺點是LBA加入V4表是很慢的，而且V4容量比較小，很容易加滿了。目前市面上幾款希捷維修軟件都支持這功能，有的軟件只能支持純終端指令加V4，有的軟件帶硬件卡，可以直接在SATA模式下發指令加V4，支持SATA模式下發指令的軟件加表會快很多。

2.壞道直接加入V40（非常駐G表）

方案一太慢了，所以后來出現了方案2，就是不經過V4表，把缺陷LBA直接加入到V40表，然后用參數m0,6,3,,,,,22來重建編譯器就可以生效。這樣就快很多了。加V40表沒有終端指令可以直接加，需要使用專門的工具軟件，目前市面上幾款主流的維修軟件也都支持這功能。

不過，方案2也不是最佳的方案，它也是有缺點的，比如V40表比較容易掉，要是你重建編譯器的時候用了不正確的參數，V40可能就掉了，還有V40容量也不算很大，如果有缺陷太大，可能會加入失敗。

其實屏蔽壞道最好的方案是屏蔽到P表（V10），不過P表的格式比V40要復雜，P表用的是SFI地址表示方式，而不是常見的扇區地址表示方式。要把缺陷屏蔽到P表，需要先將LBA缺陷地址換算成SFI地址格式，然后才能加入P表。

在這個基礎上我們提出了第3種壞道屏蔽方案：

3.將壞道直接屏蔽到P表。P表容量較大，屏蔽效果好，而且不容易丟失，將壞道屏蔽到P表是最好的修壞道方案。

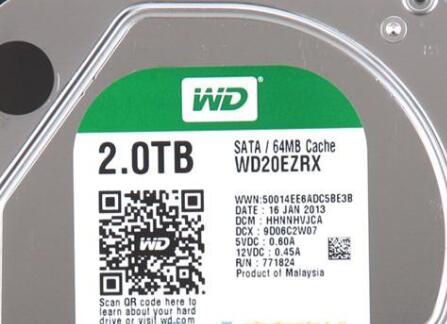

WD硬盤維修教程：

wd基本操作指令：

Scan              端口掃描,掃描出讓trex軟件控制硬盤的通訊端口，有時候需要重復執行兩次或多次才能掃描出端口。但選擇完端口后無需再次執行此命令直到重新打開T軟件。

Dut X             選擇被控制端的端口序號,一般來0或1,視當前主板端口數值而變化。

Did               顯示硬盤基本信息(通常用于檢查硬盤狀態，固件版本)

Idp               顯示硬盤高級信息（通常用于查看硬盤電機轉速,固件版本日期）

Reset             硬盤軟復位,不帶斷電功能,只是重置一下對固件區的讀取。

Ireset            硬盤硬復位(帶斷電重啟功能的復位指令)。

Ipath “X”       指定固件輸入路徑，X參數為路徑的詳細地址,如：”E: oyl ”

Log x.txt         生成以X參數命名的文本文件，記錄操作詳情。

Showpaths         查看當前輸入和輸出的路徑地址信息。

Fmtunit           格式化硬盤,回車后出現選項.0為帶P表的內部格式化；3為不帶GP表的內部格式化。

Fmt               不帶GP表的格式化硬盤的簡寫指令,一般用于格式化一小段測試效果,比如這個盤調好了適配和TPI段位等,啟動自校前評估下磁頭的性能狀態。

Clrlog            復位smart表,清空G表.自檢流程。

Edit              編輯硬盤型號和容量,執行后首先出現的是型號編輯,再回車鍵后是容量編輯,比如500G  1T  1.5T

Edsn              編輯硬盤SN碼

Vscon             執行某些指令前必須的輔助指令。例如選擇TPI或段位。

Recal             用于敲停轉的硬盤重啟測試磁頭,如果這個盤的電路板是配對的.ROM也是寫了同家族號其它兼容的,執行此指令后硬盤不敲,起轉有尋道聲,證明就是固件引起的敲盤,還是敲的話證明有磁頭損壞。

Hdtest X          使用X參數所指定的磁頭執行SA區讀寫測試由此判斷磁頭好壞。

Ldata             加載ATA模塊（1640板或以上須加載了AtA模塊認盤了才能寫模塊）

Pickall           從軌道提取模塊，一般用于1640板以下不認盤的,寫外部兼容ROM以后就緒了，再加載ATA模塊,再用這個指令來提取,用winhex軟件打開C9模塊抄錄原盤TPI和段位。

Clrpwd            清除密碼。
